KIT BRAZO ROBOT 5 EJES COMPLETO AL5B S300123

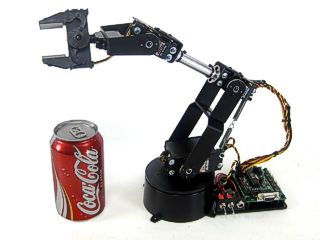

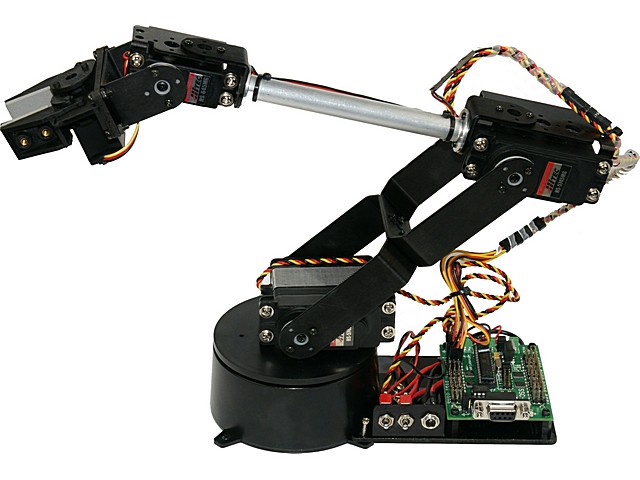

KIT BRAZO ROBOT 5 EJES COMPLETO AL5B. Clic para ampliar

El brazo robot AL5B forma parte de la nueva serie de brazos robóticos metálicos que sustituyen a los antiguos de plástico. Estos brazos tienen todos características muy similares en cuanto a funcionalidad y aspecto, estando la principal diferencia en el tamaño y la capacidad de carga. El brazo esta formado por piezas de aluminio que se acoplan directamente a los servos formando una estructura muy sólida que ejecuta los movimientos con gracia y soltura y una repetitividad muy buena. El brazo tiene 5 ejes, pero se puede ampliar a un sexto eje con el kit de expansión S300137 que añade la rotación de la muñeca. Características Altura máx.: 400 Mm. Carga máx. con brazo extendido: 140 gr. Alimentación 6 V. Este kit incluye todos los componentes necesarios para montar y poner en marcha el robot con una conexión serie a un PC. Incluye la parte mecánica, los 5 servos, la electrónica SCC32 ya montada, el alimentador de 6V, el programa de control RIOS y todos los cables y conectores necesarios para su montaje y puesta en marcha.

La electrónica

SCC32 es un circuito de control de servos de hasta 32 canales que destaca por su alta resolución, su precisión de movimientos y la suavidad con la que los realiza gracias a que incorpora funciones de control de movimiento basadas en tiempo, velocidad o una combinación de ambas. El circuito tiene un rango de trabajo de 180 grados con una salida que va desde 0,50ms hasta 2,50 ms. La resolución es de 1 uS que garantiza la precisión de los movimientos en todos los servos. Tiene un modo de funcionamiento en grupo que permite que todos los servos del grupo empiecen y terminen el movimiento a la vez con independencia de que unos tengan recorridos mas largos que otros.

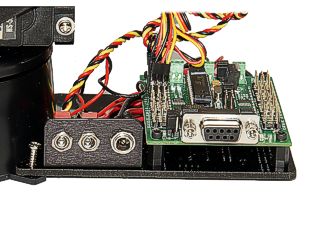

Entrada de alimentacion e interruptores de encendido para los servos y para la electronica.

También hay un modo de funcionamiento compatible con el circuito MiniSSC II. (consultar el manual de instrucciones). Las salidas de servos, también pueden emplearse como puertos de salida digitales a nivel TTl. Además cuenta con 4 entradas digitales que pueden tener enclavamiento para detectar impulsos de corta duración o incluso pueden emplearse como entradas analógicas. La conexión con el procesador de control se realiza mediante conector DB9 a nivel de RS232 o mediante conector de postes a nivel TTL. La velocidad puede conmutarse entre 2400, 9600, 38400 y 115200 baudios. La alimentación puede ser única para la electrónica y los servos o bien independiente para los servos y para la electrónica. Alimentación 5,5 - 9 V. Recomendada 6V si se va a utilizar la alimentación única.

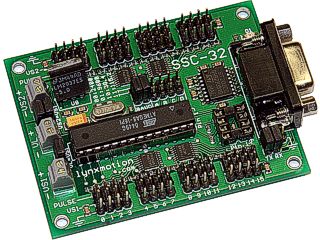

controlador de servos de 32 canales SCC-32

La mecánica

Se incluyen todas las piezas mecanizadas, así como las fijaciones, tornillos, etc. necesarios para construir el robot. También se incluyen 5 servos Hitec de alta calidad y diferente tamaño para cada una de las articulaciones. Todas las piezas del brazo están hechas de aluminio cortadas por láser que le proporcionan solidez y ligereza. La base giratoria y la plataforma del circuito son de policarbonato. El diseño especialmente estudiado del robot, permite que este sea construido fácilmente sin necesidad de conocimientos especiales. Incluso los niños (con supervisión de adultos) pueden montar el brazo robot, ayudándolos a comprender su funcionamiento.

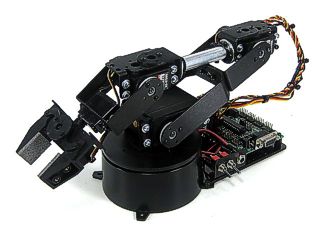

Otra vista del brazo robot 5 ejes

El software

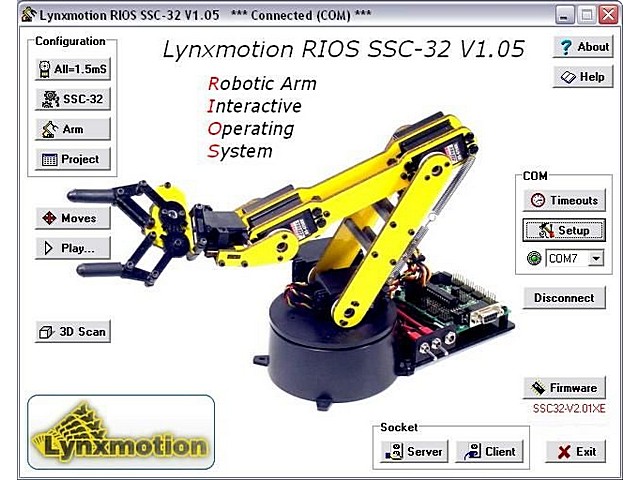

Junto con el kit se incluye una copia completa del programa RIOS S370120. El programa incluye funcione avanzadas para la realización de toda clase de movimientos con el brazo robot incluyendo compensación de gravedad y peso. Permite utilizar un JoyStick del tipo Playstation para controlar el brazo robot. También se puede utilizar un sensor del tipo GP2D12 para capturar imágenes en 3D de forma experimental. El programa permite controlar cualquier brazo robot de hasta 8 canales, ya que se incluyen ajustes y control de los canales 7 y 8 además de los seis utilizados normalmente por el brazo robot.

Brazo Robot en accion

Como la placa de control SCC-32 se puede poner en modo de compatibilidad de Mini SCC-II esto quiere decir que todos los programas y utilidades escritos para esta controladora, se pueden hacer funcionar sin problemas en el SCC-32. También puede utilizar el software gratuito de la placa de control de servos Visual SC para Windows que permite controlar los movimientos de una forma muy sencilla y gráfica y almacenarlos en un fichero de texto que se puede guardar y recuperar en el disco, o bien exportarlo para utilizarlo en nuestros propios programas. Otros programas y rutinas de utilidad se pueden encontrar mas adelante en la sección Ejemplos y Proyectos.

Información de Pedido

El kit incluye todo lo necesario para construir un brazo robótico completo incluyendo además del brazo robot de 5 ejes, el S310185 Controlador de Servos SSC-32, el S310177 cable serie macho hembra de 1,8m de conexión al PC y el Programa de Control RIOS S370120. Los servos requieren una tensión de alimentación de entre 4.8 y 7.2 Vdc con una intensidad de 1.5 Amperios por lo que también se incluye un transformador de 6V 2,5 Amp S180635. La placa de control SSC, requiere además de una pila de 9V para alimentar su propio procesador. Dado que su consumo es muy reducido la pila dura muchas horas, por lo que no merece la pena implementar otra solución.
Para controlar el brazo robótico sin un PC, puede usar el S310160 Microcontrolador Next Step junto con el S310205 MICROCONTOLADOR BASIC X24 que además añade puertos de entrada y salida adicionales que pueden ser usados en experimentos mas complejos. Tenga en cuenta que en este caso, se requieren ciertos conocimientos sobre programación y experimentación con prototipos. Consulte este tutorial para mas información.

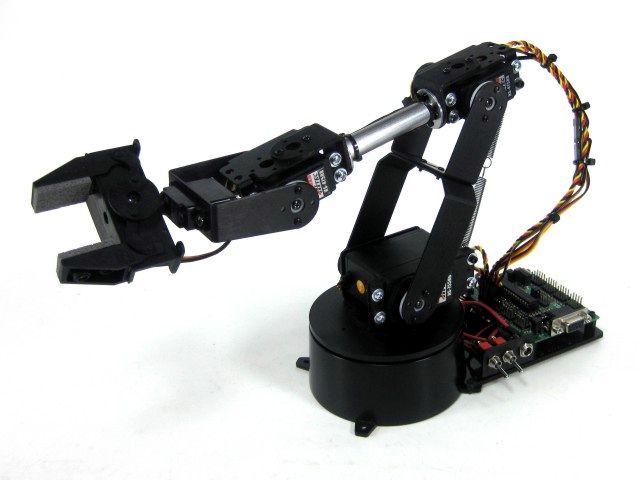

El brazo robot mostrado con rotacion de pinza opcional.

Especificaciones Técnicas

El brazo en posicion de aparcado.

Número de Ejes: 5 Incluyendo la pinza
Control de los servos: Bucle cerrado local
Altura en reposo: 162 mm
Altura máxima: 400 mm
Alcance medio: 190 mm
Apertura de la pinza: 32 mm
Carga máxima extendido: 126 g / 5 oz aprox
Peso sin baterías: 652 g / 23 oz
Rango de giro por eje: 180 º
Precisión en cada eje: 0.72º
Tensión de los servos: Nominal 6V Puede usarse con 7.2V
Consumo en reposo: 10 mA cada servo.
Consumo en movimiento: 130 mA cada servo

Ejemplos y Proyectos

Video mostrando el movimiento de una pieza. Modelo anterior

Video mostrando movimiento de ángulo constante. Modelo anterior.

Programas para los Brazo Robots.

VisualSC Programa de control para robots totalmente visual realizado por Pablo Pompa que permite crear movimientos complejos y proporcionales de una forma rápida y sencilla. El programa guarda tanto los ficheros de configuración que incluye limites máximos y mínimos, nombres de los servos, valores de memorias, etc, como los datos de los movimientos que se pueden recuperar y reproducir en cualquier momento sin limitación de tamaño. Destaca especialmente la facilidad para crear movimientos de ángulos constante de forma automática. El programa es totalmente gratuito y no tiene limitaciones de uso.
VisualSC2 Programa de control para robots totalmente visual realizado por Pablo Pompa que permite crear movimientos complejos y proporcionales de una forma rápida y sencilla. Esta versión es capaz de controlar hasta 16 servos y además es mas fácil de controlar que la versión 1 El programa es totalmente gratuito y no tiene limitaciones de uso.
lynx1.zip Este archivo incluye un programa para DOS escrito en Quick Basic 4.5. EL programa permite mover el brazo mediante el teclado, guardar las posiciones en un script y guardarlo en el disco para su posterior reproducción. Se incluye también el archivo fuente del programa en ASCII para que lo modifique quien quiera. También se incluye los archivos Lynx3 descritos mas adelante.
lynx3.zip El archivo contiene una versión compilada y modificada de Lynx1.bas. Las modificaciones incluyen movimientos mas lentos que funcionan bien. Si su robot utiliza el circuito de control de servos minissc, entonces debería probar este software modificado por Fernando Mederos

Ampliaciones disponibles.

El brazo puede ampliarse de 5 ejes a 6 ejes con la ayuda del Kit de Expansión S300137 que se puede adquirir por separado y que añade la rotación de la muñeca.

Detalle de la pinza del robot  estandard

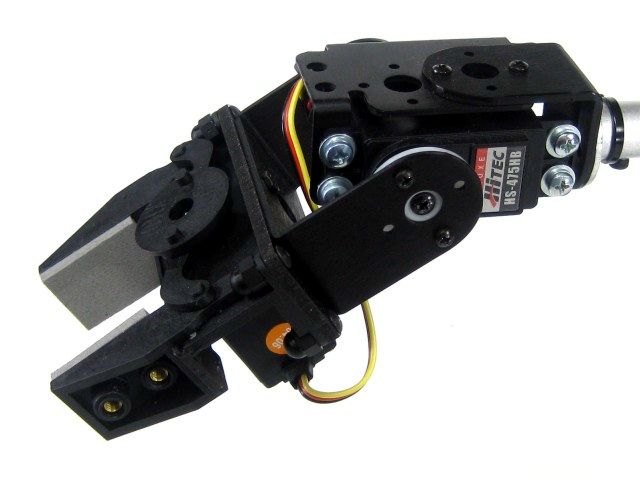

Detalle de la pinza original.

La pinza puede girarse con la ayuda del kit de expansion S300137 que se vende por separado.

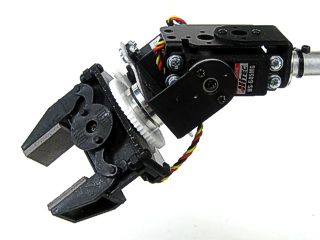

Detalle de la pinza con el Kit de expansión para rotación de pinza opcional.



Haga clic en el botón COMPRAR para añadir este producto a su carrito de la compra.

Transporte Incluido


425,15-Euros.
IVA incluido
AÑADIR AL CARRITO DE LA COMPRA

KIT BRAZO ROBOT 5 EJES COMPLETO AL5B
