SENSOR INFRARROJOS SHARP GP2Y0A02YK S320107

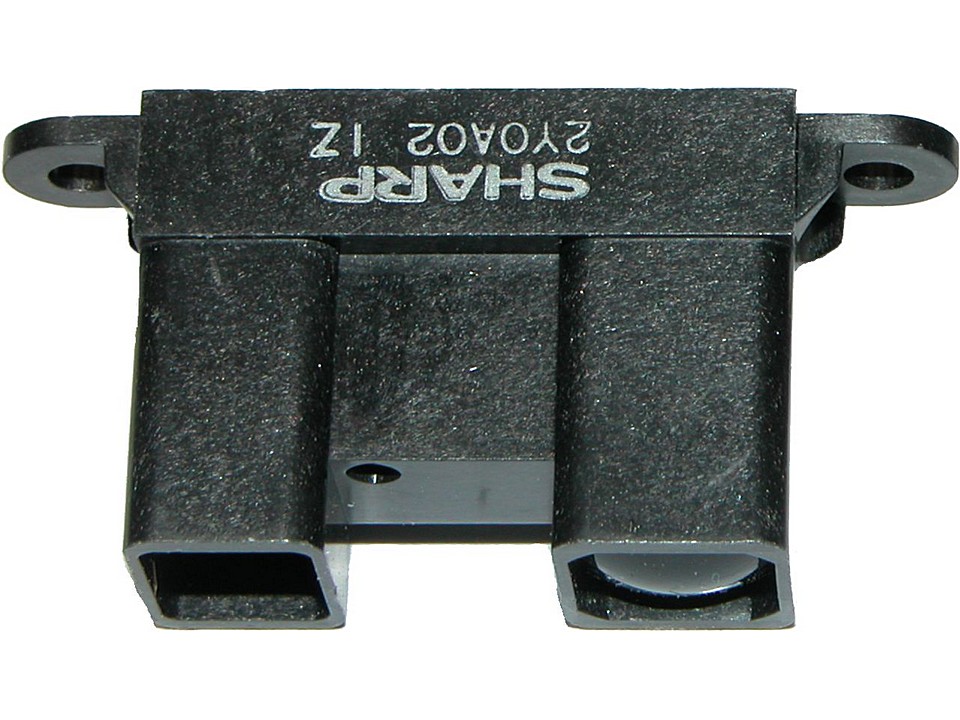

SENSOR INFRARROJOS SHARP GP2Y0A02YK. Clic para ampliar

El Sharp GP2Y0A02YK es un sensor de infrarrojos que proporciona una lectura continua de la distancia medida como una tensión analógica dentro de un rango de 20 a 150 cm. La tensión de alimentación es de 5V y la tensión de salida varia unos 2 voltios de diferencia entre el margen mínimo y el máximo de la distancia medida. El encapsulado es similar a otros sensores sharp, pero presenta una mayor distancia entre la lente y el sensor con el fin de aumentar el rango de trabajo. La conexión se realiza mediante un conector JST (incluido) de 3 vías, 2 para la alimentación y una para la salida. a salida esta disponible de forma continua y su valor es actualizado cada 39 ms. Normalmente se conecta esta salida a la entrada de un convertidor analógico digital el cual convierte la distancia en un numero que puede ser usado por el microprocesador. Puede descargar el PDF del fabricante aquí.

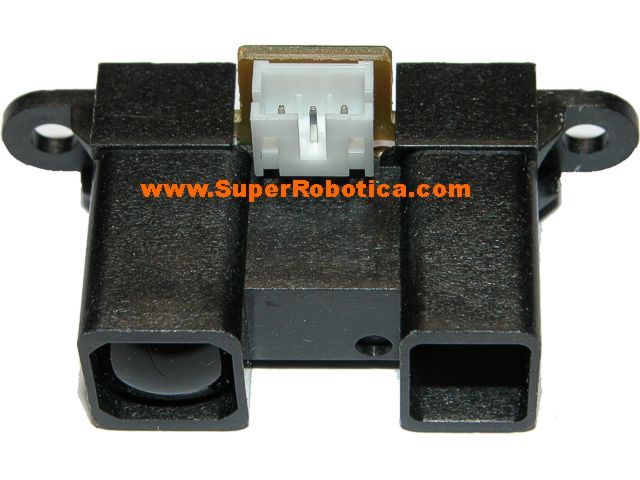

Vista del conector del sensor de infrarrojos

Valores Máximos de Funcionamiento

Parámetro
Símbolo
Valor
Unidad
Nota
Tensión Alimentación VCC -0.3 a +7 V
Tensión del Terminal de Salida VO -0.3 a VCC +0.3 V
Temperatura de Trabajo T opr -10 a +60 °C
Temperatura Almacenamiento T stg -40 a +70 °C

Tensión de Alimentación

Parámetro
Símbolo
Valor
Unidad
Nota
Tensión de Alimentación VCC 4.5 a 5.5 V

Características Electro-Opticas

Parámetro
Símbolo
Condiciones
Min.
Typ.
Max.
Unit
Rango de Distancia de Medición delta L *2 *3 20 - 150 cm
Tensión del Terminal de Salida VO L = 150 cm *2 0.25 0.4 0.55 V
Diferencia de Tensión en Salida delta VO Diferencial relativo a la distancia (150 cm -> 20 cm) *2 1.8 2.05 2.3 V
Consumo medio de corriente Icc - - 33 50 mA

L: Distancia hasta el objeto reflectante
*2 Objeto reflectante: Papel Blanco (Hecho por Kodak Co.  Ltd. gray cards R-27, cara blanca, ratio de reflexión ratio: 90%)
*3 Distancia medida desde la óptica del sensor.

Conexiones del sensor sharp gp2y0a02yk. clic para ampliar

Dimensiones del GP2Y0a02YK

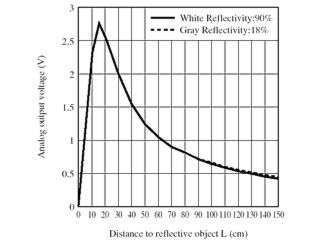

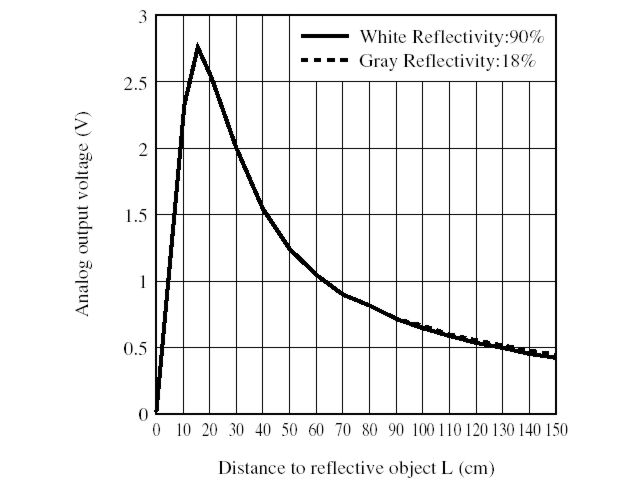

Grafico de la tensión de salida en funcion de la distancia.

Haga clic en el botón COMPRAR para añadir este producto a su carrito de la compra.

20,45-Euros.
IVA incluido
