TRANSCEPTOR DATOS USB 19,2 KB EASY RADIO 433MHZ S350175

TRANSCEPTOR DATOS USB 19,2 KB EASY RADIO 433MHZ. Clic para ampliar

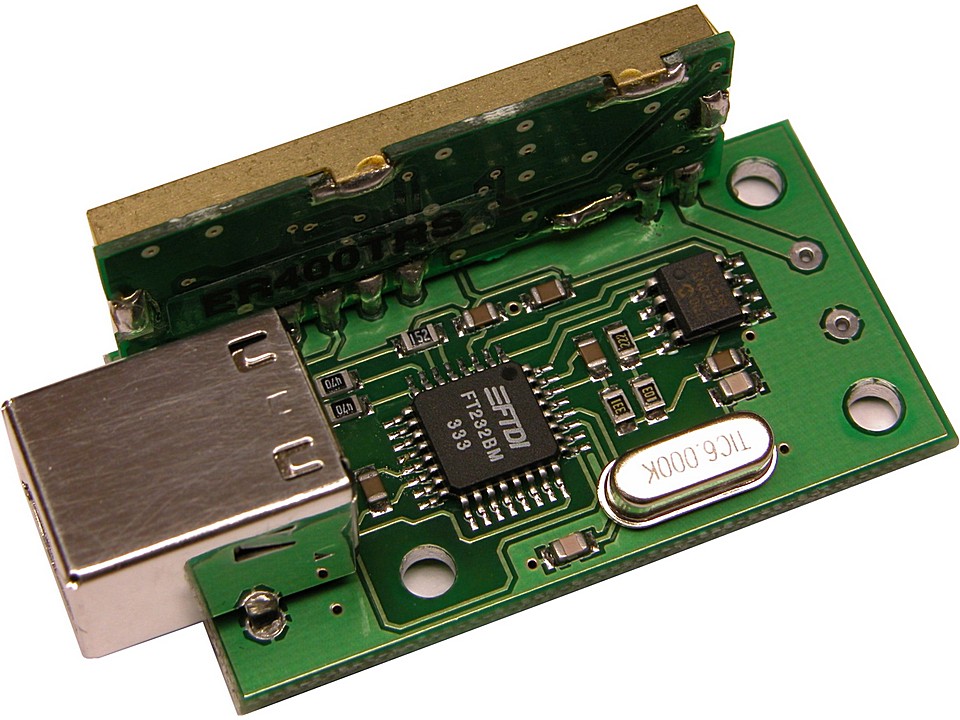

El RF04 es un completo radiomodem con conexión USB que permite transmitir y recibir datos desde cualquier PC a otro PC con un modulo similar, o bien a otro radiomodem como el S350170. El circuito incluye un convertidor de usb a puerto serie que una vez instalado en el PC, crea un puerto serie virtual sobre el puerto USB. De esta forma, aparece un puerto serie en Windows que es totalmente compatible y transparente para las aplicaciones de Windows. Por otra parte el circuito incluye un radiomodem ER400TRS conectado a la salida serie del convertidor USB a serie y por lo tanto se tienen las mismas características técnicas que este. Un detalle que hay que tener en cuenta es que el bufer del circuito convertidor de usb a serie es 128 bytes, mientras que el del modulo transmisor es de 196, lo que implica que la longitud máxima del paquete es este caso es 128 bytes. La conexión USB proporciona varias ventajas como la compatibilidad plug and play y la alimentación desde el propio bus USB. Además muchos ordenadores portátiles modernos no tienen puerto serie, pero si bus USB por lo que prácticamente puede conectarse en todos los PC actuales. Alcance 150 metros en exteriores. Lo único que necesita para su funcionamiento es un cable USB tipo AB y una pequeña antena que puede estar formada por un trozo de cable de 17 cm.

Licencias de bandas de frecuencia

El RF04/400 utiliza el módulo EasyRadio ER400TRS de LPRS que opera en la frecuencia de 433-4MHz. Las asignaciones de frecuencia entre 433-4MHz cumplen con la normativa de Europa, Sudáfrica, Australia y Nueva Zelanda. La potencia de salida puede alcanzar los 10mW. Deberá tener en cuenta que en Europa está restringido hasta los 5mW. Tanto la potencia como la frecuencia puede seleccionarse con la ayuda del programa demo para PC que puede descargarse aquí.

Primer paso - Obtener los controladores (Drivers)

El corazón de este módulo es el Chip USB FTDI FT232BM y el transceptor de datos EasyRadio de LPRS. La documentación proporcionada por FTDI y LPRS es muy completa, por lo que le recomendamos que consulte sus páginas web. La entrada y salida del puerto serie del FT232BM se conectan directamente al módulo EasyRadio. Antes de utilizar el transceptor de datos por USB RF04, necesitará instalar los controladores o drivers del Puerto COM Virtual (VCP) de FTDI. Estos drivers instalan en el sistema como un puerto COM extra (además del hardware de puertos COM existentes). El software de la aplicación accede al dispositivo USB de la misma manera que un puerto Com de Windows a través de las llamadas VCOMM API o bien a través de la biblioteca de puertos COM. Los drivers son compatibles con Windows, Apple, Linux y otros sistemas BSD abiertos y están disponibles en la página web de FTDI También puede descargar la versión para Windows 98, Me, 200 y XP (Driver Certificado) Aquí. Aunque hay una ultima versión que funciona también correctamente pero que no está certificada aquí. Debería descargarse e instalar los controladores antes de conectar el RF04 en su ordenador. Podrá encontrar mas drivers para otros sistemas operativos desde la web de FTDI. También puede encontrar la hoja de características de este integrado aquí.

¿Qué puerto COM utilizar?

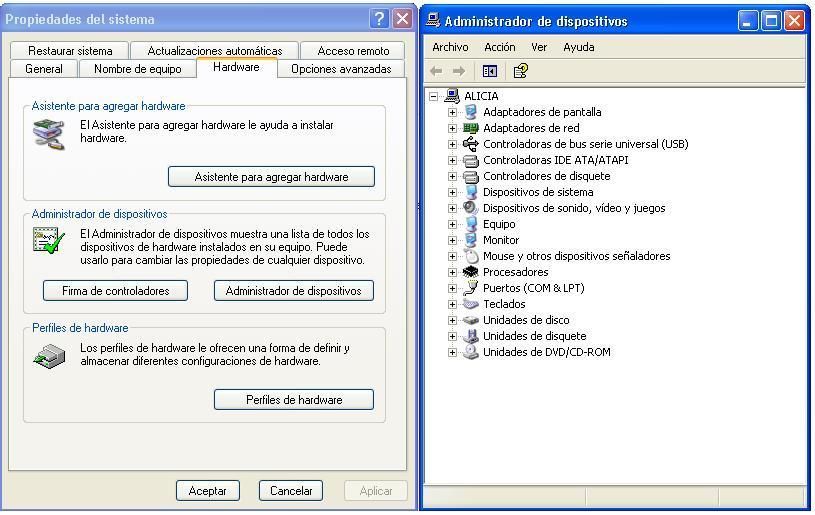

Después de instalar los controladores, y conectar el módulo RF04 en el puerto USB libre, necesitará saber a qué puerto COM ha sido asignado. Esto variará de sistema a sistema dependiendo de cuántos puertos COM tenga instalados actualmente. Para averiguar dónde se encuentran, en Windows XP pulse el icono de "Mi PC" del escritorio y seleccione la opción "Ver información del sistema"; una vez allí en la pestaña "Hardware" seleccione la opción "administrador de dispositivos" y ahí "Puertos (COM & LPT)". Debería ver una lista de los puertos serie-USB - COM1, COM2 y LPT. Si quiere cambiar el número de puertos COM - simplemente deberá hacer doble clic, seleccionar propiedades avanzadas y seleccionar el número de puerto COM de la lista de puertos disponibles. Una vez asignado el puerto COM, lo único que tiene que hacer es seleccionarlo en la aplicación de windows que vaya a utilizar para hacer la comunicación. El puerto usb aparece como un puerto mas y es totalmente compatible con cualquier aplicación de windows.

¿Cómo configurar el puerto COM?

El puerto COM debería tener la configuración siguiente: 19200 baudios, 8 data bits, sin paridad y 1 bit de parada. A continuación, encontrará una función de Visual C++ utilizada para configurar el puerto serie COM, además de las funciones de salida y entrada por puerto serie.

void CBrain::SetupCommPort(void)
{
  DCB dcb;
  COMMTIMEOUTS ct;

  CloseHandle(hCom);
  hCom = CreateFile( COM2, GENERIC_READ | GENERIC_WRITE, 0, 0, OPEN_EXISTING, 0, 0);
  GetCommState(hCom, &dcb);
  dcb.BaudRate = CBR_19200;
  dcb.fParity = FALSE;
  dcb.fOutxCtsFlow = FALSE;
  dcb.fOutxDsrFlow = FALSE;
  dcb.fDtrControl = DTR_CONTROL_DISABLE;
  dcb.fDsrSensitivity = FALSE;
  dcb.fOutX = FALSE;
  dcb.fInX = FALSE;
  dcb.fRtsControl = RTS_CONTROL_DISABLE;
  dcb.fAbortOnError = FALSE;
  dcb.ByteSize = 8;
  dcb.Parity = NOPARITY;
  dcb.StopBits = ONESTOPBIT;
  SetCommState(hCom, &dcb);
}

void CBrain::SerOut(BYTE sbuf)
{
  DWORD n;
  WriteFile(hCom, &sbuf, 1, &n, NULL);
}

BYTE CBrain::SerIn(void)
{
  BYTE sbuf;
  DWORD n;
  ReadFile(hCom, &sbuf, 1, &n, NULL);
  return sbuf;
}

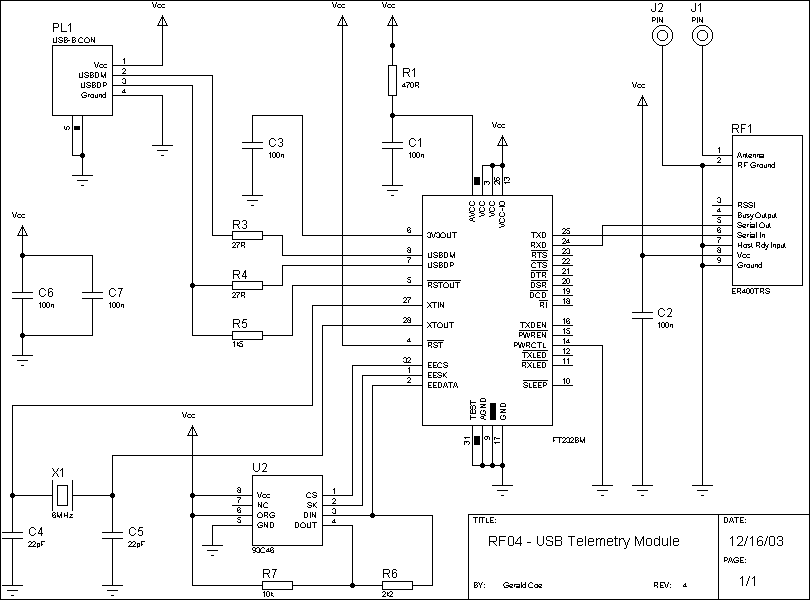

Esquema del módulo RF04

Información adicional

Si desea información técnica adicional acerca del chip USB, le recomendamos que visite el sitio web de FTDI, y acerca del transceptor de datos EasyRadio, visite la pagina del producto S350170 o también el sitio web de LPRS.
Ambas compañías actualizan sus páginas web con regularidad.



Haga clic en el botón COMPRAR para añadir este producto a su carrito de la compra.

66,05-Euros.
IVA incluido
AÑADIR AL CARRITO DE LA COMPRA

TRANSCEPTOR DATOS USB 19,2 KB EASY RADIO 433MHZ

Vea mas productos de esta categoría en:

Radiomodem y transmisores de datos inalámbricos.
